UE530照度計使用說明
UE530可同時測量UC能量、UV強度及溫度。用于：
》生產線傳送帶上檢測紫外線固化裝置的UV能量和溫度
》檢測UV燈是否發生強衰減
》UV紫外線干燥機、曝光機、印刷機等機器設備上的UV強度測量和溫度測量
一：UE530參數（以365nm為例）
儀器適用：用于測量紫外線固化過程中的光強度、能量、溫度（不同波長測量選用相應的配置探頭）
光譜范圍：320---450nm 入p-365nm
功率測量范圍：0---10000mW /CM2
能量測量范圍：0---999999mJ/CM2
能量測量精度：1%
溫度測量范圍：-55---+125°C
儀器尺寸：長130mm*寬80mm*厚度16mm
儀器電源：3節AAA堿性干電池
功率分辨率：0.1mW/CM2
功率數據存儲間隔：2次/秒
溫度數據存儲間隔：2次/秒
取樣速度：5次/秒
記錄周期：64秒
顯示：128*64點陣LCD
儀器重量：327g


使用注意----------------------1
目錄--------------------------1
1.概述-------------------------2
2.構造-------------------------3
3.照度計示意圖------------------4
4.使用方法---------------------6
5.常見故障--------------------8
6.保修條款---------------------9
7.規格書-----------------------10
8.日常維護---------------------11
9.原廠聯絡---------------------11


安全注意事項
警告高溫，使用及剛使用完設備后，在高溫場所應用時，探頭溫度非常高，為避免受傷，請勿觸碰。

二：按鍵操作
1，START鍵：開機狀態下短按可開始測量/停止測量，長按可關機。關機狀態下，按一下即可開機。
2，MODE鍵：每按一下即可切換一個顯示模式（實時值顯示、記錄最大值顯示、溫度曲線顯示、照度值顯示）
3、開關機：開機狀態下，長按START鍵關機，關機狀態下按一下START即可開機。

4，測量操作：
開機后，自動測量、顯示實時照度值、溫度、累計能量值，并記錄數據，兩次按下START鍵（或達到最大測量時間64s)后停止測量，所有的數據會被保存。

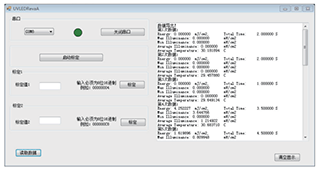

三：儀器的PC軟件

儀器配備USB通訊口，在開機狀態下插上USB線，打開專用的PC軟件，即可連接電腦，讀取儀器中的數據。PC端需要預裝好CH340驅動（可提供或百度搜索下安裝）

軟件具有標定儀器，和讀取數據的功能。如果沒胡專用標裝光源，禁止點擊開始標定操作。點擊讀取數據后，會讀出最近歷史數據（最多100次），并保存在D盤根目錄下。存儲為.txt格式。

四：儀器特點
1，真正的智能UV能量計，大液晶直接顯示溫度及強度曲線。
2，USB接口，電腦軟件可讀取詳細記錄數據，生成數據曲線及打印輸出測試報告。
3，高精度快速響應溫度探測器，真正動態測量固化機中的實際溫度。
4，低功耗節能設計 ，一分鐘沒有任何操作關閉背光，30分鐘沒有任何操作自動關機。
5，內存自動清理設計，儀器內部長期存儲最多100次最近的測量數據，每次讀取數據后，數據自動清空。

五：測量及注意事項
1，儀器探頭需正對紫外光源。
2，不使用時，請長按“START"鍵關機。
3，避免與腐蝕性物品接觸、遠離高溫的環境。
4，關機后請將期放入專用包裝內，妥善保管。

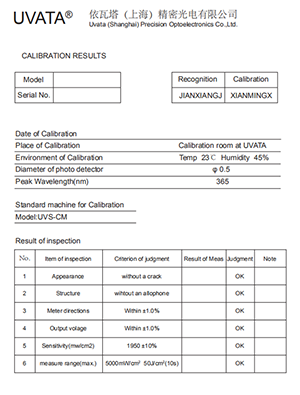

5，建議校驗的周期為一年，公司有標準光源，提供調校服務。
6，由于紫外線探頭對溫度變化很靈敏，所以保存的環境很重要。長時間不用本儀器時，請務必把儀器保存于干燥的環境中。
7，如果沒有標準光源切勿自行標定儀器，如若標定不準確，需要返廠重新標定。

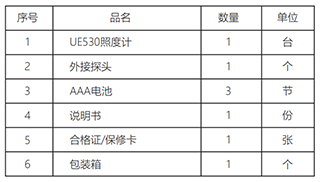

六：標準裝箱明細
